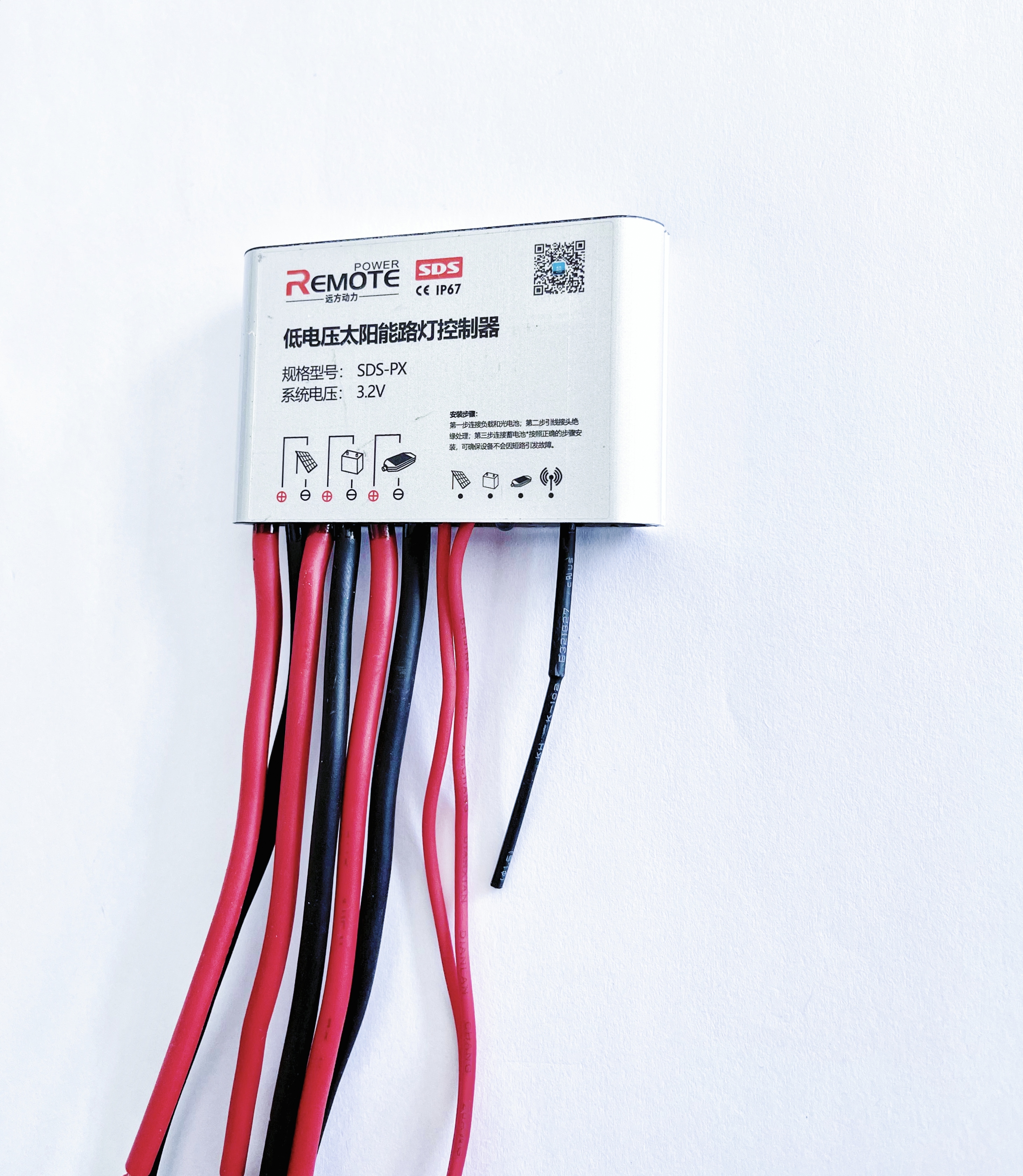

SDS系列低電壓太陽能路燈控制一體機說明手冊V1.5
1. 指示說明 自動運行。
⑦ 光電池指示燈( 綠色LED) · 亮：光電池電壓高 · 滅：光電池電壓低 · 快閃：蓄電池超壓
⑥ 蓄電池指示燈( 雙色LED) · 綠色：蓄電池電壓正常 · 綠色慢閃：蓄電池達到充電限制電壓 · 橙色：蓄電池欠壓· 紅色：蓄電池過放· 紅色快閃：過溫保護
⑤ 負載指示燈( 黃色LED) · 點亮：負載運行 · 熄滅：負載關閉 · 快閃(4HZ)：短路或開路· 慢閃(2HZ)：負載LED 串數過低或者超載

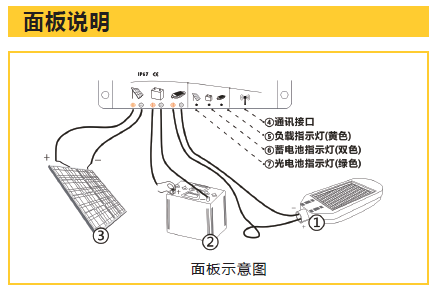

2.接線步驟。
按照①負載 ②蓄電池 ③光電池的接線順序進行接線
可最大限度的避免控制器因引線相互短路造成損壞。· 負載連接: 此時控制器還沒有開始工作，連接完成
后控制器沒有反應· 蓄電池連接: 蓄電池連接后，三個指示燈輪流閃爍
開始自檢。如果控制器沒反應則需檢查蓄電池端電壓
是否高于2.5V。· 光電池板連接: 電池板在選用時應注意, 最大功率
點電壓(Vm) 參數應與蓄電池電壓盡量接近。該參數
越相近電池板的發電效率越高，反之將造成功率損失。
比如對電壓區間為3~4.2V 的三元鋰電池充電, 使用
Vm 為5.2V\10 串的電池板，就要比同功率Vm 為
18.2V 的36 串電池板功率高很多。· 接線完畢，若為白天，10 秒后自動點亮負載以驗
證接線的正確性，自檢30 秒。若為晚上，將按設定自動運行。
3.遙控說明。
SDS 系列控制器可通過RC-4 遙控器進行設置。具 體步驟是：
①將SDS 控制器連接到蓄電池正常上電開機。
②在RC-4 遙控器的參數設置界面中調整好各項參數。
③按下寫入鍵，此時遙控器將與SDS 控制器建立通訊連接，將預設好的參數寫入到控制器當中。
SDS 控制恒流一體機具備無線通訊。遙控距離大于30 米。由于無線通訊方式過于簡便。
為了系統安全，在進行寫操作時，控制器會先校驗密碼，將遙控器密碼與控制器中預先存儲的密碼進行比對，
只有密碼正確時，通訊才能成功。密碼可在主菜單的密碼設置選項中進行修改。
詳細介紹可查看《RC-4 遙控器使用說明書》。
SDS-P10A 控制器為紅外通訊。紅外遙控距離≥12 米 ( 理想狀態）。
在實際使用中會因為周圍環境及遮擋而影響遙控距離。在遙控時需將遙控器和控制器的紅外收發端相互對準。
控制器可以在無人值守的狀態下，按照設定的工作模式自動運行。控制器具有4 種工作模式，分別為:
· 純光控模式：當沒有陽光時，光電池電壓降到啟動點，經過設定的光控延時時間后，
控制器確認啟動信號，負載開通開始工作；當有陽光時，光強升到啟動點以上，
控制器延時確認關閉輸出信號后關閉輸出，負載停止工作。
· 調試模式：用于系統調試使用，與純光控模式相同，取消了判斷光信號的延時時間，
保留其它所有功能，方便安裝調試時檢查系統的正確性。
· 手動開關模式：此方式手動開啟和關閉負載端的輸

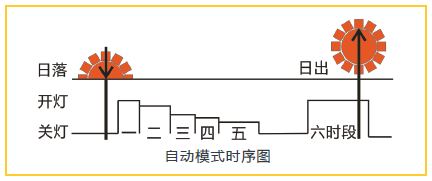

出，按動遙控器的功能鍵（F1）執行開關動作。· 自動模式：該模式同時具備光控和延時控制的功能，
當沒有陽光時，光強降到啟動點，控制器延時確認啟動信號后，負載開通后開始計時。
直到延時時間達到一至五時段總的設定時間后，負載關閉。
凌晨控制器會再次進入到晨亮時段的工作，負載開啟直到天亮時關閉。
由于天黑時長會隨季節而變化，因此控制會記錄天黑時長，
并自動調整晨亮的開啟時間，使晨亮時段總是保持在臨近天亮時工作。
自動模式工作在不同時段時，按照當前時段的設定電流輸出。其他工作模式始終按照一時段的設定電流輸出。
2. 智能模式：
控制器預設十種智能模式，用于控制自動降功率
和人體感應功能。
自動降功率：控制器可在蓄電池電量不足時，。按照
預設的降功率曲自動降低負載功率。
人體感應功能：當外部擴展人體感應探頭時，可以將
智能模式設定為五~ 八或者十模式以開啟人體感應功
能。當控制器識別到人經過時可以自動調高燈頭亮度。· 關：自動降功率和人體感應功能關閉· 模式一~ 四，九：人體感應功能關閉，其中模式
三和模式四在一時段，分別按照曲線模式三.1 和模式四.1 運行。
十：人體感應功能開啟，其中模式五自動降功率功能關閉。
模式九和模式十可以自定義降功率曲線，需要額外設定以下幾項參數：
1 時段降功率點 ：工作在一時段時，開始降功率的電壓點。
2+ 時段降功率點 ：工作在二~ 晨亮時段時，開始降功率的電壓點。
起始降功率幅度 0~100% ：在開始降功率點電壓時，負載功率的下降幅度。
最小降功率幅度 ：在過放電壓點時，負載功率的下降幅度。在降
功率起始點和過放點之間，負載功率會成線性。
充電控制說明
1. 充電參數設置
根據實際使用的電池類型，選擇蓄電池類型為鋰電，
然后根據電池性能參數，設置過放電壓，充電電壓兩個選項。
通常常規的磷酸鐵鋰電池充放電參數為：
過放電壓 ：2.8V× 串數
充電電壓 ：3.6V× 串數
2. 充放電溫度保護
充電或放電溫度保護范圍，可在-40~99℃之間設定。
如果環境溫度超出這個范圍，控制器會自動停止充電
或放電以保護蓄電池。
以下幾項功能可在出廠之前加裝，進行功能擴展： ·
1、485 通訊功能。
2、人體感應功能。可加裝微波或紅外人體感應探頭，
以實現人來亮，人走滅/ 降低負載功率的功能。在低人
流區域或時段有效實現節能。相關選項：
負載最小電流 無人時的負載功率
感應持續時長 感應到人離開后延時關燈的時長
人體感應開關 可分別開啟或關閉各時段的人體感應功能
